Cross-Modal Data Co-Locality for Heterogeneous Storage Systems

一条多模态查询往往要先查文本向量，再取对应的图片向量。两次 ANN 检索各自都很快，但查出来的两份向量可能一份在 GPU 显存里、一份在远端对象存储上，真正慢的是把它们凑到一起的那次搬运。CoLoc 不改 embedding、不改 ANN 索引，只调整向量放在哪一层存储：经常被同一条查询一起用到的向量尽量放在同一层。在一个由 GPU、内存、本地 NVMe 盘和 Amazon S3 组成的四层测试环境里，需要跨层取数据的查询从 73.04% 降到 0，端到端延迟降低 6.8%，多模态查询占一半时降低 24.8%，检索结果的 Recall@10 一点没变。

做多模态检索、向量库或特征存储的工程师可以读一读，原因是它把一个常被忽略的成本单独拎了出来：索引优化管的是在哪里搜，它管的是同一条查询要用的数据在哪里碰头。核心思想一句话：统计哪些向量经常被一起读，把它们打包放到同一层，访问模式变了只搬划算的那部分，剩下躲不开的慢层访问用预取藏起来。不过这是一篇单作者的短论文，原型用 Python 写，实验规模只有 5 万个对象，结论更像一个方向验证，离生产级证据还有距离。

它到底在解决什么问题？

用一个医疗检索的例子说明（示意）。系统里每个病例有两种表示：一份病历文本向量、一份胸片图像向量，分别建了两个 ANN 索引。医生输入一段描述，系统先在文本索引里找到相似病例，再去取这些病例的胸片向量做比对。

两个索引是各自独立决定数据放在哪里的。文本索引按自己的访问热度把病例 C 的文本留在内存，图像索引却可能因为胸片向量整体偏冷，把它放到了 S3。单看任何一个索引，布局都合理；合在一条查询里，就多出一次远端往返。论文测的 S3 往返是 24.2 毫秒，比其他层慢一到两个数量级，所以只要一条查询碰到一次，延迟就被它决定了。

作者把这件事叫跨模态共置：同一条查询会一起用到的表示，应该放在物理上靠近的地方。只靠语义相似不够，因为语义相近的两份向量不一定被一起读；只靠访问记录也不够，新出现的访问模式记录太少。

整体流程

CoLoc 是挂在现有向量索引之上的一层存储管理，全部在后台运行，不进入查询路径。

关键分工是：图负责回答谁和谁该在一起，优化器负责回答放在哪一层，迁移管理器负责回答现在值不值得搬。下面拆开讲。

访问图：为什么要混合三种信号？

图里每个节点是一个能独立搬动的存储单元，两个节点之间的边权由三部分相加：
$$w_{uv}=\alpha A_{uv}+\beta S_{uv}+\gamma T_{uv}$$
其中 $A_{uv}$ 是两者被同一条查询一起读到的次数（归一化后），$S_{uv}$ 是两个 embedding 的语义相似度，$T_{uv}$ 看两者最近一次被访问的时间差：两个向量在相近的时刻都被读过，它就高；最近一次访问相隔很久，它就低。三个系数可调，实验里都取 1。共同访问是主要证据；语义相似用来解决冷启动，新入库的向量还没有访问记录时也能有一个初始权重；时间接近用来捕捉短期的关联，比如一批病例这几天正被反复调阅。

举个能手算的例子（数值都是示意）：病例 C 的文本和胸片在过去被一起读了很多次，归一化后 $A=0.8$；两者语义相似度 $S=0.3$；最近访问时间很近，$T=0.5$。权重是 $0.8+0.3+0.5=1.6$。另一对向量语义很像（$S=0.9$）但从没被一起读过、最近也没被访问，权重只有 0.9。优化器会优先把前一对放在一起。

这张图是增量维护的：有新访问时只重算涉及这个对象的边。语义相似度不会变，算一次就缓存下来。但共同访问次数的归一化用的是全局统计量，一旦这个统计量变了，所有边都得重算。所以增量维护只在“频繁的小变动”下省时间，一次大的访问模式切换仍会触发全量重建。作者把这一点写得很清楚，实验里也分开测了。

放置：把一组向量整体放到一层

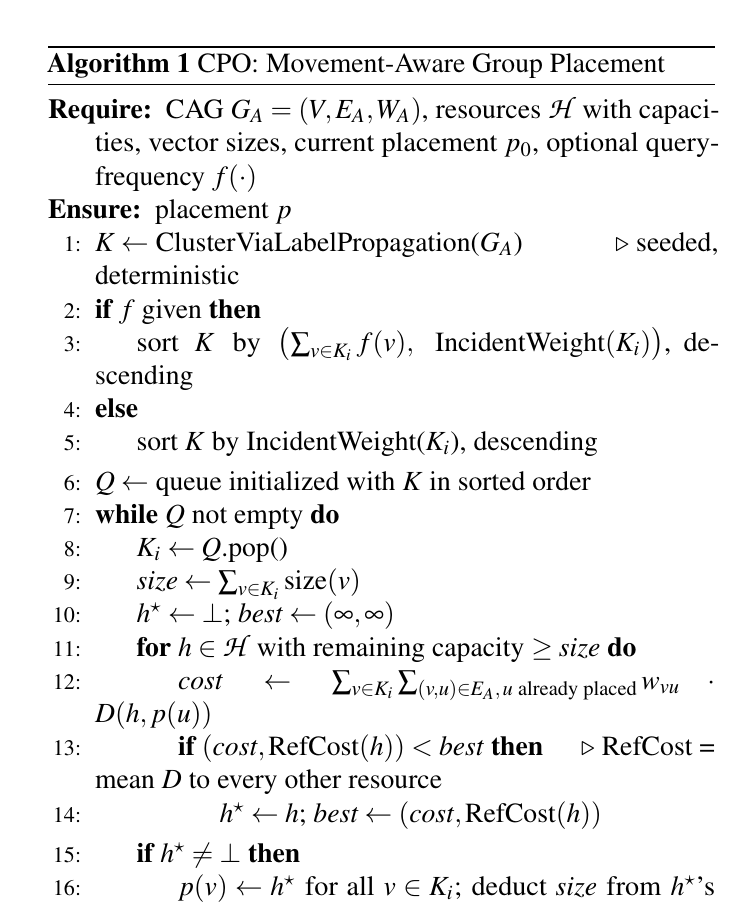

带容量约束的图划分是 NP 难问题，优化器用的是一个贪心做法。它先用标签传播把图聚成组：每个节点起初带一个自己的标签，然后反复改成邻居里连边权重最大的那个标签，几轮之后连得紧的一群节点会收敛到同一个标签，就成了一组。然后按热度排队：如果知道每个向量的查询频率，就先按组的总查询量排，高流量的组先占快层，被挤到慢层的就是最冷的数据。

每一组放哪一层，看的是把它放在某层后，和已经放好的邻居之间的搬运成本。第一组还没有放好的邻居，各层这项成本都是 0，这时选到其他各层平均搬运成本最低的那一层，通常是快层，所以排在前面的高流量组先占到快层。层与层之间的搬运成本写成一张表，每一格是从一层取数据到另一层大约要花多少秒，综合了延迟、带宽等几项因素。这样同一张访问图，在不同硬件拓扑上会得到不同的放法，比如能区分 NUMA（非一致内存访问）架构下读本插槽内存和读另一个插槽内存的差别。整组放不下时，优化器把组里在访问图上连边最多的那个节点单独剥出来，剩下的节点组成一个小组，两者都放回队列重新找位置。

这一步只移动存储单元，不改 ANN 图的边、不改向量编码、不改索引结构，所以每个索引原有的优化都保留。

迁移：只搬划算的部分

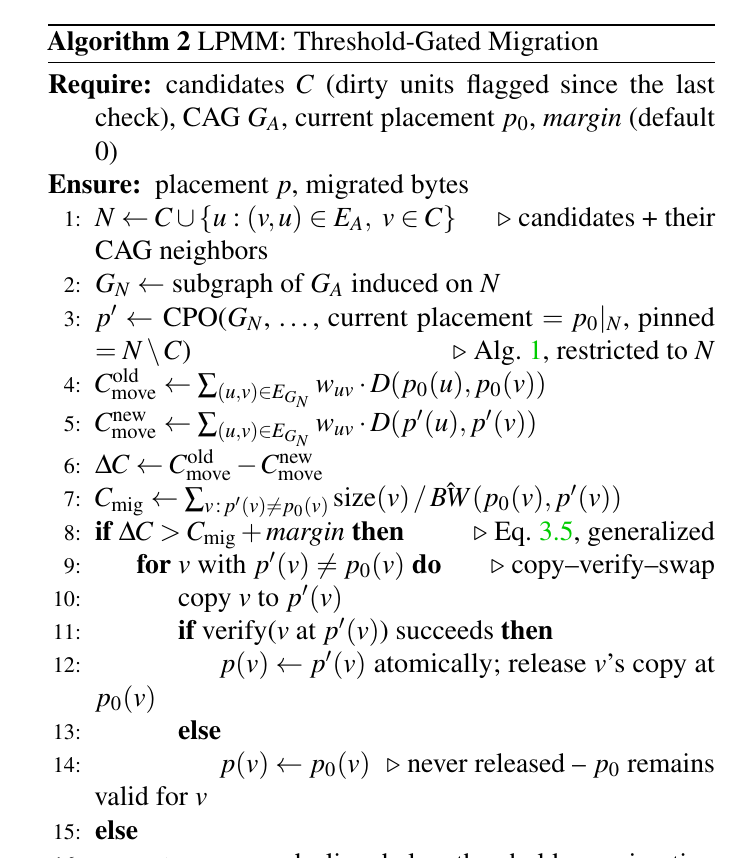

访问模式会随时间变化，静态放置会越来越过时，定期全局重排又可能搬得比省下的还多。迁移管理器的判断规则很直接：
$$H\cdot \Delta C_{\mathrm{query}}>C_{\mathrm{mig}}$$
$\Delta C_{\mathrm{query}}$ 是搬过去之后每条查询能省下的搬运时间，$H$ 是预计未来还会有多少条查询用到它，按这个单元过去的访问速率推算（示意：过去一小时被查了 100 次，就估计下一小时还有 100 次），$C_{\mathrm{mig}}$ 是这次搬迁本身要花的时间，等于数据大小除以两层之间的带宽。左边大于右边才搬。

手算一下（示意）：一组向量 50MB，从 S3 搬到内存，S3 带宽按论文测的 86.4MB/s 算，搬一次约 0.58 秒。搬过去后每条查询省 20 毫秒，那么只要未来有 29 条以上的查询会用到它，就值得搬。一组冷数据如果预计只会被查几次，就留在原地。

搬迁按“复制、校验、切换”三步走：先把数据复制到目标层并校验，校验通过后原子地更新位置表，最后才释放旧副本。中途失败时旧位置仍然有效，不会出现数据丢失。

预取：藏掉躲不开的慢层访问

容量有限时，总有一部分数据只能放在最慢的层。预取器做的是：查询读到 u 时，把 u 在访问图上的邻居提前从慢层拉进一个有上限的缓存。

光看共同访问次数不够，因为“2 次里一起读了 2 次”和“200 次里一起读了 200 次”的可信度完全不同。预取器用一个 Beta 先验来平滑：样本少的时候估计值向先验靠拢，样本多了才接近实际比例。只有估计的条件概率超过阈值、且邻居确实在慢层又不在缓存里时才预取。工作线程不够用时，按置信度从高到低出队，而不是先来先服务。

实验结果

实验在亚马逊云上搭了四层：一台带 GPU 的机器、一台大内存机器、一台带 NVMe 盘的机器，加上 Amazon S3。每层容量都按数据集大小的一定比例设置，GPU 只放得下 15%，所以任何策略都必须用到多层。数据是 MIMIC-CXR 公开胸片数据集里的 5 万个对象，每个对象一份报告向量、一份图像向量。对照组是两个索引各自独立放置。

跨层访问比例指的是需要从不同层凑数据的多模态查询占多少；占用率超过 100% 表示那一层放的数据超出了它的容量。它降到 0，是因为一起被读的文本和图像落在了同一层，取的时候不用在层之间来回搬。与此同时放在远端的数据反而略多了（38.8% 对 34.9%），这说明它不是靠把更多数据挪到快层取胜，而是让一起被读的数据待在一起。只用共同访问信号的版本延迟反而更高，这说明单靠访问记录做放置可能更差，语义和时间信号确实起作用。

多模态查询越多，收益越大：多模态查询占 10% 时延迟降低 8.3%，占 50% 时降低 24.8%。这说明共置只帮得上需要跨模态取数据的查询，单模态查询为主的系统收益有限。

迁移方面，作者让访问模式在中途切换一次，对比三种做法：不搬、定期全局重排、迁移管理器。迁移管理器只搬了 5.10MB、用时 14.03 秒，全局重排搬了 30.19MB、用时 54.65 秒，跨层访问比例和全局重排几乎一样（0.11% 对 0），切换后延迟最低。这说明只搬变化的部分，就能拿到全局重排的大部分好处。增量维护访问图在 19 批小更新里只触发了 1 次全量重建，构建时间从 5.235 秒降到 0.756 秒。

我认为它的局限

第一，规模太小。5 万个对象、每层一台机器、10 万个向量，全部数据只有几百 MB 量级，迁移最多也就 30MB。生产环境的向量库动辄上亿条，访问图本身的存储和标签传播的开销在这个实验里看不出来。

第二，延迟收益的绝对值很小。基线 12.52 毫秒、优化后 11.67 毫秒，ANN 检索本身就占了 8.72 毫秒。在真实的多模态检索链路里，后面往往还有重排和生成，几毫秒的差别可能被淹没。

第三，对照组偏弱。最主要的对照是两个索引完全各自放置，没有和“按对象把所有模态打包存放”这种最朴素的做法比。在这个实验里每个对象恰好只有一份文本和一份图像，按对象打包很可能就能拿到大部分收益。

一个推荐/搜索团队可以怎么试

1. 先统计现状：在多模态检索或多路特征拉取的日志里，看一条请求需要的数据分散在几层存储上，跨层读占端到端延迟多少。比例低就不必做。
2. 先试最朴素的版本：按对象或按物品把各模态的向量放在一起，测跨层访问比例和延迟的变化。
3. 朴素版本不够时，再引入共同访问统计，只对跨对象的强关联（比如经常一起出现的商品组合）做共置。
4. 迁移和预取放在最后，用“省下的搬运时间乘以预计访问次数大于迁移成本”这条规则控制搬迁量，避免全局重排。

一句话结论

当一条查询要从多个独立索引里取数据时，延迟可能不取决于哪次检索最慢，而取决于这些数据之间离得多远。
